一、產品概述

AB600系列光纖應力溫度監測系統，采用先進的BOTDA（布里淵光頻域分析）技術，實現長距離的分布式應力和溫度監測，測量距離長達100km（環路200km），測溫精度1℃，應變測量精度20με，技術指標國際先進。

光纖中每時每刻都在發生布里淵散射，因此系統中每一個時間點所接收和處理的數據都是極其龐大的，我司針對性地自主研發了ASIC芯片和DSP數據處理技術，極大的提高了數據處理和計算能力，使得系統能夠快速、準確定位應力溫度變化點。

系統可廣泛應用于海底電纜應力監測、分布式光纖橋隧結構健康監測、水庫大壩結構健康監測等，將安全事故消除在萌芽狀態，真正地做到防患于未然。

本系統由AB600系列光纖式應力溫度監測主機、探測光纜、監控管理軟件及相關附件組成。

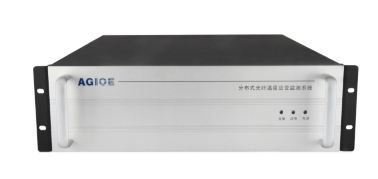

圖示:AB600系列光纖應力溫度監測主機

二、產品功能

1. 應力、溫度監測：分布式應力溫度探測，連續監測無盲區；

2. 無人值守：7*24實時在線監測，真正實現無人值守；

3. 系統自診斷：斷纖故障報警并準確定位，方便維護；

4. 監測距離長：最遠監測范圍可達100km（回路200km）；

5. 信息記錄分析：監測數據存儲、查詢和分析功能，直觀展示現場應力溫度信息；

三、工作系統圖

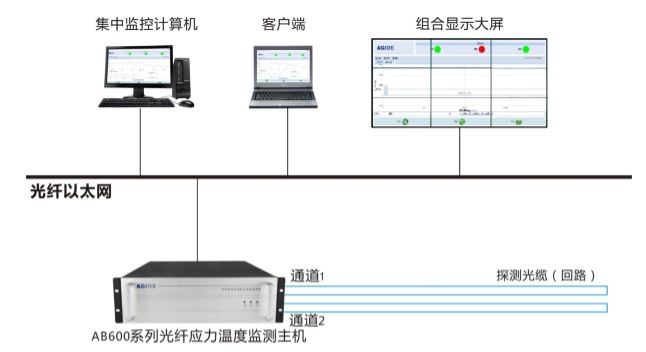

圖示：AB600系列光纖式應力溫度監測系統圖

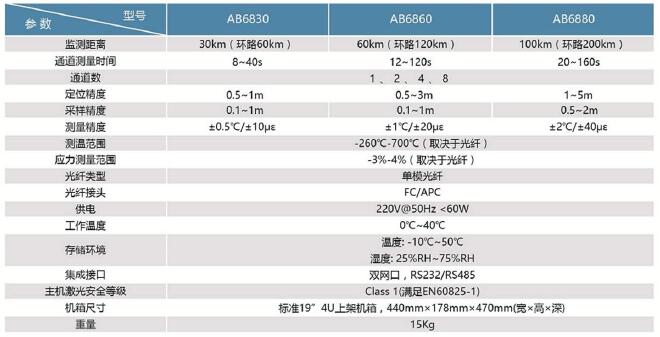

四、產品指標參數

五、產品特點

1. 先進的雙峰算法和小波算法，提高了空間分辨率（120km，3m）

2. 通過光時分復用技術抑制系統的非本地效應，提高了檢測長度、信噪比和測量精度（專利號：201510542288X）

3. 自主開發的ASIC芯片實現了算法的硬件化，使其速度提高10倍，國際領先

4. 采用脈沖預泵浦技術實現厘米級空間分辨率，成功用于裂縫監測

5. 單激光光源，整機性能穩定

6. 傳感光纜本征安全，不受外界電磁干擾影響

7. 兼容標準通訊單模光纖，兼容現有光纜設施，保護用戶投資

8. 采用光格特制的、消除應力影響的測溫光纜，可實現超長距離溫度和應力同時測量

9. 采用網絡處理器、嵌入式Linux及B／S架構，無須安裝客戶端軟件，支持遠程訪問，操作更為安全簡便

10. 內置國際通用的Modlbus等協議，可方便的與第三方系統進行數據傳輸和系統融合

11. 高度集成化、模塊化設計，安裝、調試最簡便，系統可靠性高

12. 報警輸出接口豐富，支持聲光電報警并且可聯動控制設備

13. 監測全程采用光纜，無需供電，施工和維護簡便

六、產品應用領域

海纜綜合監控

分布式光纖橋隧結構健康監測

大壩橋梁健康監測
